OCIO v2 的好处都有啥

起源

最近ACES 的各种讨论感觉又火了起来。ACES 经过这么多年的打磨、更新、教育、标杆作品出现，使得行业对于ACES的接纳程度越来越高了。

我个人觉得最功不可没的还属是各大软件厂商的支持，使得ACES 不再是少数人的玩具，每个人都可以自己在软件里面，自己摆弄一下各种in colorspace 和out colorspace 选项，就能够看到直观的色彩变化了。


今天，不说ACES 本身了，说说ACES 背后的“好心人” OpenColorIO。

手撸实现 vs `OCIO`

不禁让我想起自己在2014年左右开始研究ACES 的时候，自己看着CTL 的算法在各种软件里面进行实现，其中包括python、nuke NDK、OFX、renderman shader 等，非常麻烦：

每个实现方式都略有不同
纯粹CPU 的实现效能又比较差……（~~主要还是因为自己人菜~~）

OCIO 作为ASWF 接纳的开源项目，是一套非常成熟的色彩管理解决方案。有了OCIO，所有的色彩管理都可以认为是一套“方案”或者“预设”，OCIO 按照这个方案对色彩进行运算处理即可。

好处主要有：

色彩管理方案和实际运算引擎分离。兼容未来新的色彩空间，无需每出现一套新的处理方案就需要重写计算部分
分离后的色彩管理方案，可以轻松实现自定义配置。版本控制优秀
可以保证在所有支持OCIO 的软件内得到相同的结果
软件厂家只需要内嵌OCIO，无需自己亲自实现色彩运算部分
让色彩管理操作简化，降低用户跨软件的学习成本

提示

不得不说，Sony Pictures Imageworks 真·好心人！又把自家的好东西拿出来了～

`OCIO v2` 来了！

计算反向`LUT`，又来了！

看完了刚才那一大堆OCIO v2 的新特性，不知道你有没有很敏锐的发现一些小秘密？

提示

所有操作都支持反向？！那岂不是…… 3D LUT？

没错，计算反向LUT，他又回来了！

TL;DR

如果你只是想得到一个反向LUT，那么跟着下面操作就行了。

安装OCIO v2

brew install opencolorio

等待漫长的安装
开始计算反LUT

ociobakelut --format resolve_cube --invlut [INPUT.cube] --cubesize 65 [INV.cube]

好了

更加详细的解释

如果读到了这里，我估计你不会满足于上面的操作。是不是想要了解更多？

这个反LUT 的效果怎么样？
OCIO v2 的反LUT 算法是什么？
比起之前自己写的那么多种反向计算LUT 算法，有什么优势？

效果

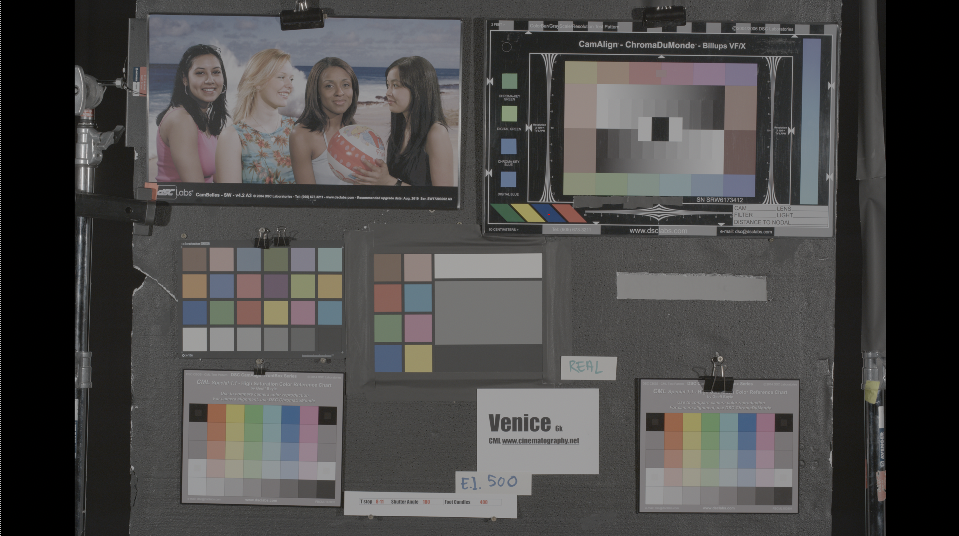

首先来看反LUT 的效果。这里测试使用的是Sony Slog Sgamut3.cine to Rec709 的官方LUT。

OCIOv2_sony_inv.cube

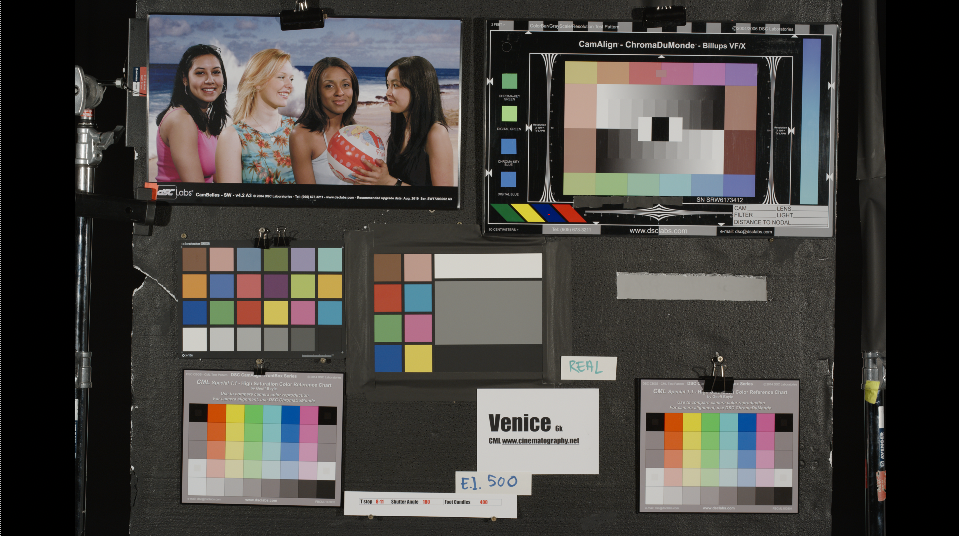

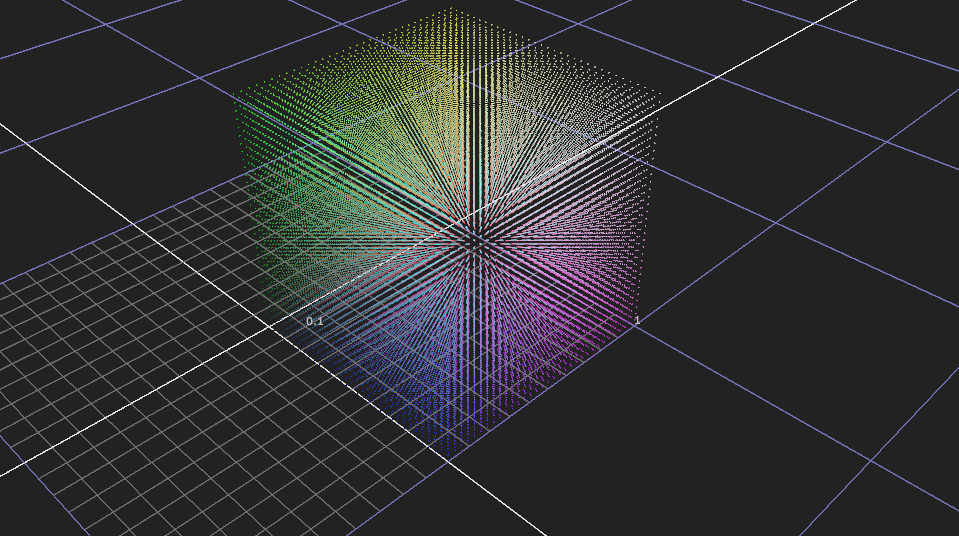

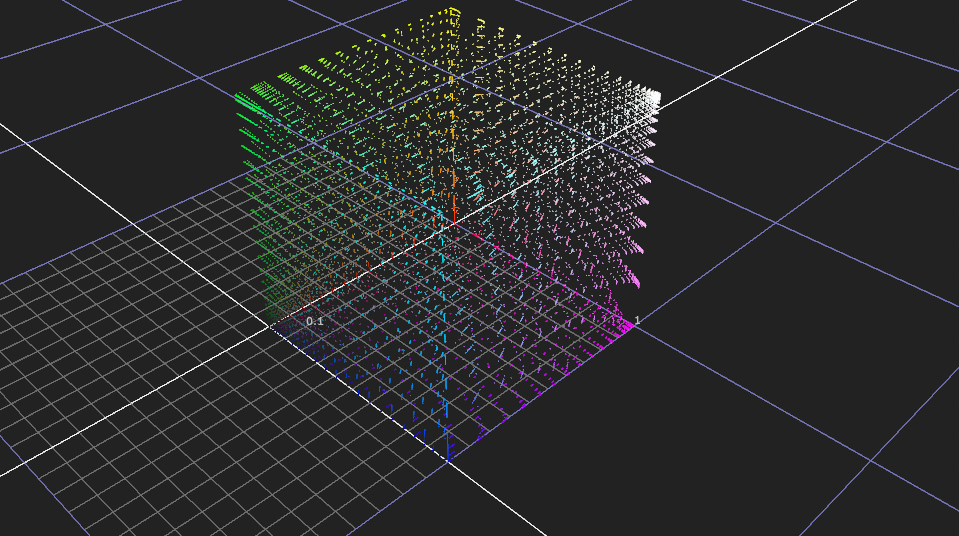

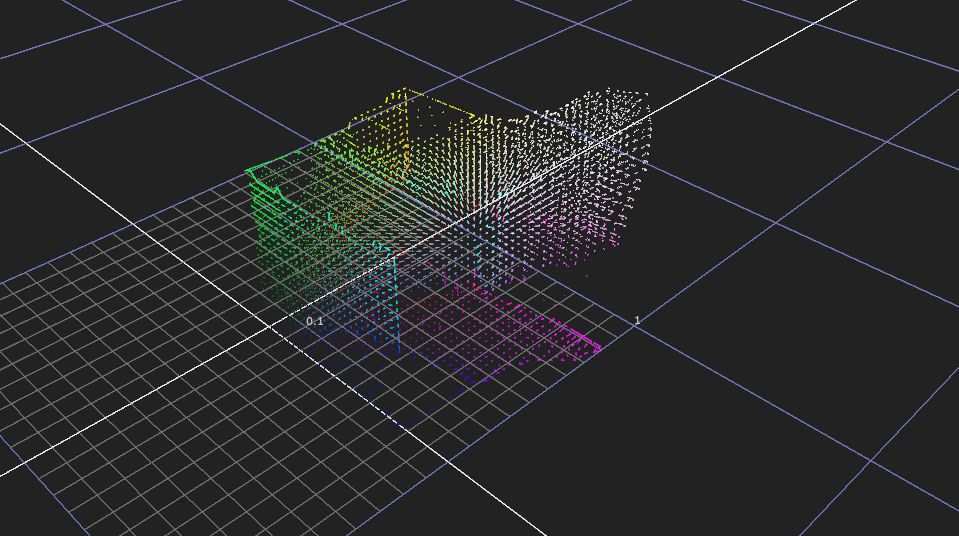

原始	原始+官方LUT	原始+官方LUT+反LUT

简单来说，可用！还不错！操作非常简单！综合性价比高！

具体分析一下的话，首先是肉眼观感，基本上可以做到非常不错的抵消。但是从标准color box 就能看出来问题了，还是对于clamp 或者极度压缩的区域是无法很好的处理。（这本身就是一个 ill problem，原理上无法解决，只能 trick 来逼近）

算法是如何实现的？

OCIO 是开源的，那么所有的答案自然就在他的代码里面了。我们去OpenColorIO 的github 仓库open in new window 看看。

经过一番学习，我目前理解的算法方式如下（还没仔细看，不代表正确）。

参考：OpenColorIO/src/OpenColorIO/ops/lut3d/Lut3DOpCPU.cpp 中的

void InvLut3DRenderer::apply(const void * inImg, void * outImg, long numPixels) const
{...}

unsigned long invert_hypercube
(
    unsigned long    n,
    float*           x_out,
    const float*     gr,
    unsigned long*   ind2off,
    float*           val,
    unsigned long*   guess,
    unsigned long    list_len,
    long*            ops_list,
    unsigned long*   entering_list,
    unsigned long*   new_vert_list,
    unsigned long*   path_list,
    unsigned long*   path_order
)
{...}

算法原理

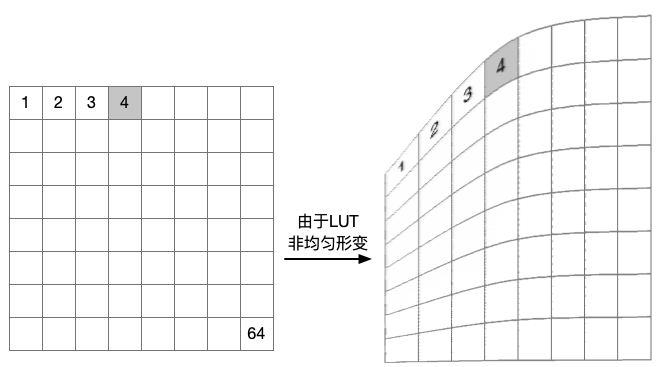

首先LUT 对于整体色彩空间来说，产生的是一种“非均匀的形变”。有点像是橡皮泥一项，可以随意的捏。这里用2D 格子来进行说明。

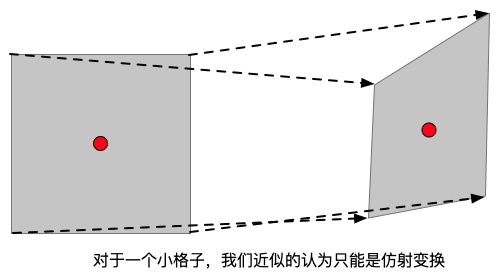

但是对于4号小格子来说，由于LUT 的精度限制，所以可以认为一个小格子只能发生仿射变换。


好了，当出现“仿射变换”的时候，线性代数就告诉我们，问题就比较好解决了。整个求反向LUT 的大问题就被拆解成了两个小问题：

如何找到重新采样的晶格顶点，属于哪个格子？
如何对一个小格子求解仿射变换的逆变换？

重新采样的晶格顶点属于哪个格子？

如何确定重新采样的晶格顶点，属于形变后哪个格子？

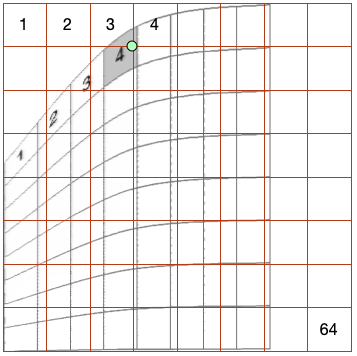

我们还是画图来看。对于LUT 变换后的色彩空间重新进行均匀的顶点采样，可以看到重新采样的3号格子的右下角顶点，落在了变换前的4号格子内。


这里有很多技巧可以优化查找速度，不过最粗暴的方法就是进行遍历！由于LUT 只需要生成一次，所以即使慢也没有什么太大的关系。

仿射变换的逆变换

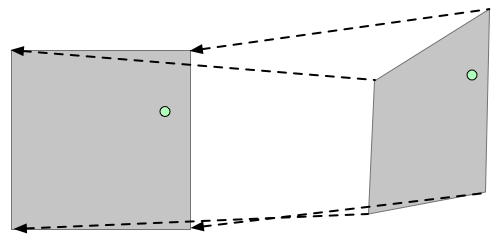

当确定3号格子的右下角晶格点属于原先的4号格子后，我们就需要进行逆变换。计算出晶格点对应原始空间的坐标。


这个空间坐标就是反向LUT 对应的数值！

算法的一些问题

很明显这个算法的性能很好，这符合OCIO 对于实时处理的需求。不过也存在几个问题：

如果小格子被压缩成为一条线？也就是仿射变换矩阵的秩 = 0，那么就没有逆矩阵了（可以求伪逆）。在LUT 边缘处很容易出现这个问题
重新采样的一个格子，对应的顶点，往往会属于多个变换前的格子。仅仅对于每个顶点求解逆变换，并不是该格子内部所有点的最优解。

和其他反向算法比起来？

我也写过好几种不同的反向计算LUT 的算法了。由于OCIO v2 的反向算法也是完全无需人工干预的，所以这里就不和色彩匹配算法（3D Thin-Plate Spline）比较了，主要和利用机器学习的梯度下降算法进行比较。

还是先说结论：

对比项目	OCIO v2 算法	梯度下降算法
肉眼感官	✅ 优秀	✅ 优秀
数值精度	✅ 中心区域优秀 ⚠️ 边缘range稍优于梯度下降	✅ ✅ 中心区域更优秀 ❌ 边缘抖动｜
计算速度	✅ 很快（秒级）	❌ 很慢（半天级别）
实现难度	✅ 无需自己实现	❌ 自己实现门槛高
操作难度	✅ 安装即用	❌ 要敲代码，或者封装

从上面来看，综合性价比最好的选择就不用我说了吧……

总结

你觉得命令行操作依旧很麻烦？

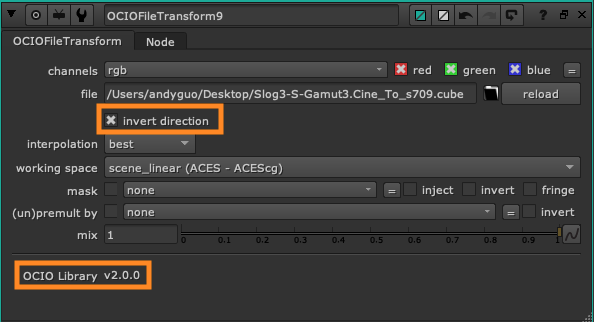

如果你有安装nuke 13.1 以上的版本，就会发现nuke 内嵌的OCIO 已经是2.0 版本啦，那么反向LUT 的操作甚至可以直接在软件内的OCIO FileTransform 节点中进行操作！


不过经过对比，发现这种方法得到的效果和使用ociobakelut 生成LUT 的方法有一些区别。

目前比较值得怀疑的点是 OCIO 提供了 OPTIMIZATION_LOSSLESS 和 OPTIMIZATION_LUT_INV_FAST 两种模式，nuke 在软件内追求速度，所以使用了FAST 模式；而ociobakelut 命令行不关心速度，就使用了INV_EXACT 模式。

Andy 泪目

曾经的知识，在新的科技面前，变得好像没什么了不起了 😭
